Sebagai pengeluar profesional mesin kimpalan ultrasonik mengingatkan rakan-rakan, untuk membeli produk mesin kimpalan ultrasonik yang sesuai, mesti mempunyai pemahaman mengenainya.
Sekarang, kami akan memperkenalkan gambaran keseluruhan bahagian transduser mesin kimpalan ultrasonik kepada rakan-rakan kami, kami harap ia dapat membantu anda.

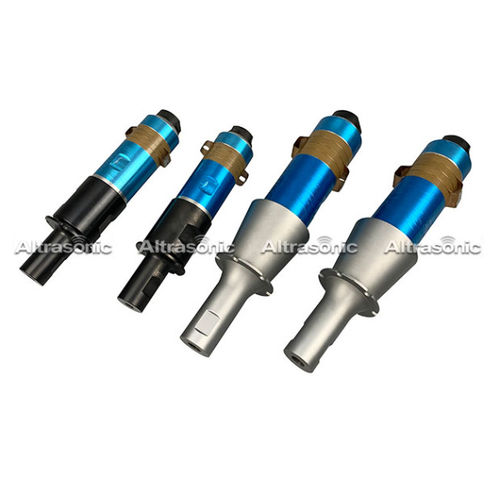

Transduser digabungkan oleh tiga bahagian: transducer, booster, dan horn welding (kami juga memanggilnya tanduk atau sonotrode).
Transduser:Fungsi transduser adalah menukar isyarat elektrik menjadi getaran mekanikal. Terdapat dua kesan fizikal yang boleh digunakan untuk menukar isyarat elektrik menjadi isyarat getaran mekanikal. A: magnetostrictiveeffect. B: kebalikan dari kesan piezoelektrik. Kesan Magnetostrictive biasanya digunakan pada aplikasi ultrasonik awal. Kelebihannya ialah ia mempunyai kapasiti daya yang besar. Kelemahannya ialah kecekapan penukaran rendah, pengeluarannya sukar, dan sukar dihasilkan dalam kuantiti yang banyak. Sejak penemuan transduser seramik piezoelektrik oleh Paul Langevin, penerapan kesan terbalik kesan piezoelektrik telah diterima pakai secara meluas. Transduser seramik piezoelektrik mempunyai kelebihan kecekapan penukaran tinggi dan pengeluaran besar-besaran, dan kelemahannya adalah bahawa kapasiti daya pengeluaran kecil.
Transduser seramik piezoelektrik biasanya digunakan pada mesin ultrasonik yang ada. Transduser seramik piezoelektrik dibuat dengan menjepit seramik piezoelektrik antara dua blok muatan depan dan belakang logam melalui skru. Amplitud output normal transduser adalah kira-kira 10μm.
Tanduk:Fungsi tanduk kimpalan adalah untuk membuat bahagian plastik tertentu, yang memenuhi syarat bentuk bahagian plastik, julat pemprosesan dan sebagainya.
Transduser, booster, tanduk kimpalan semuanya dirancang dengan panjang gelombang separuh frekuensi kerja ultrasonik, jadi ukuran dan bentuknya semua harus dirancang khas. Sebarang perubahan boleh menyebabkan perubahan pada frekuensi dan kesan pemprosesan, yang memerlukan pengeluaran profesional. Ketahanan akan berbeza mengikut bahan yang digunakan dan ukurannya.
Bahan yang sesuai untuk transduser ultrasonik, batang perubahan amplitud dan kepala kimpalan termasuk: aloi titanium, aloi aluminium, keluli aloi, dan lain-lain. Kerana gelombang ultrasonik sentiasa bergetar pada frekuensi tinggi sekitar 20KHZ, keperluan bahan sangat tinggi, yang tidak boleh diterima untuk bahan biasa.
