Takrif dan prinsip jika penganalisis impedans
Penganalisis Impedansi menggunakan objek yang mempunyai kesan konduktif yang berbeza, dan menambah arus tahap rendah yang tetap ke permukaan objek, kemudian melalui impedans untuk mengira parameter dan prestasi pelbagai peranti dan peralatan.
Penganalisis Impedans boleh mengukur dan menilai parameter dan prestasi piezoelektrik, lembaran seramik, transduser piezoelektrik, mesin pembersihan ultrasonik, mesin kimpalan ultrasonik, penggiling ultrasonik, peralatan pemprosesan ultrasonik dan peranti lain.
1. Ia lebih intuitif dan praktikal untuk menilai dengan gambarajah bulatan kemasukan dan gambarajah keluk konduktans.

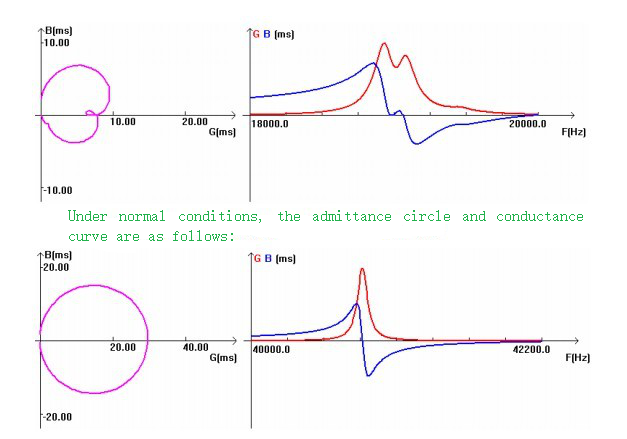

Di bawah keadaan yang tidak normal, lengkung kemasukan dan lengkung konduktansinya adalah seperti berikut:
2. Hubungan antara parameter, lengkung dan peranti
Untuk transduser: bulatan parasit tidak boleh muncul dalam rajah bulatan kemasukan. Kekerapan resonan harus sedekat mungkin kepada kekerapan reka bentuk, impedans dinamik harus rendah, faktor kualiti Qm harus sedekat mungkin dengan keperluan reka bentuk, dan kapasitansinya harus dipadankan dengan litar.
Untuk seramik piezoelektrik, kelebihan dan keburukan boleh dinilai secara langsung dari graf lingkaran kemasukan dan koordinat logaritma. Sekiranya terdapat laminasi atau retak pada helaian seramik, lengkung logaritma akan mempunyai banyak puncak, dan akan terdapat banyak lingkaran parasit pada graf lingkaran kemasukan.
Bagi reka bentuk, proses dan pemasangan booster, sama ada ia munasabah atau rosak, boleh dilihat secara jelas pada gambar rajah bulatan.
Untuk pengeluaran dan pemprosesan mesin kimpalan ultrasonik, keadaan mesin kimpalan dianalisis dengan hasil lingkaran kemasukan, dan masalah mesin kimpalan didapati melalui analisis parameter dan angka.
Untuk penghasilan dan pemprosesan mesin pembersihan ultrasonik, pilihan prestasi penggetar haruslah selaras (mungkin, bandwidth, faktor kualiti, frekuensi resonans, impedans dinamik). Diagram lingkaran kemasukan, sejauh mungkin tiada bulatan parasit atau tiada bulatan parasit berhampiran lingkaran titik resonans. Boleh melakukan analisis ciri dan impedans impedance pembuatan, pemeriksaan masuk, ikatan transducer. Apabila mengukur keseluruhan mesin, frekuensi resonan dan kapasitansian statik mesin pembersih boleh ditentukur, untuk menyesuaikan kuasa dan boleh menganalisis titik resonans baru, selepas rintangan suntikan air, kapasitans dan ciri mod getaran keseluruhan mesin.
